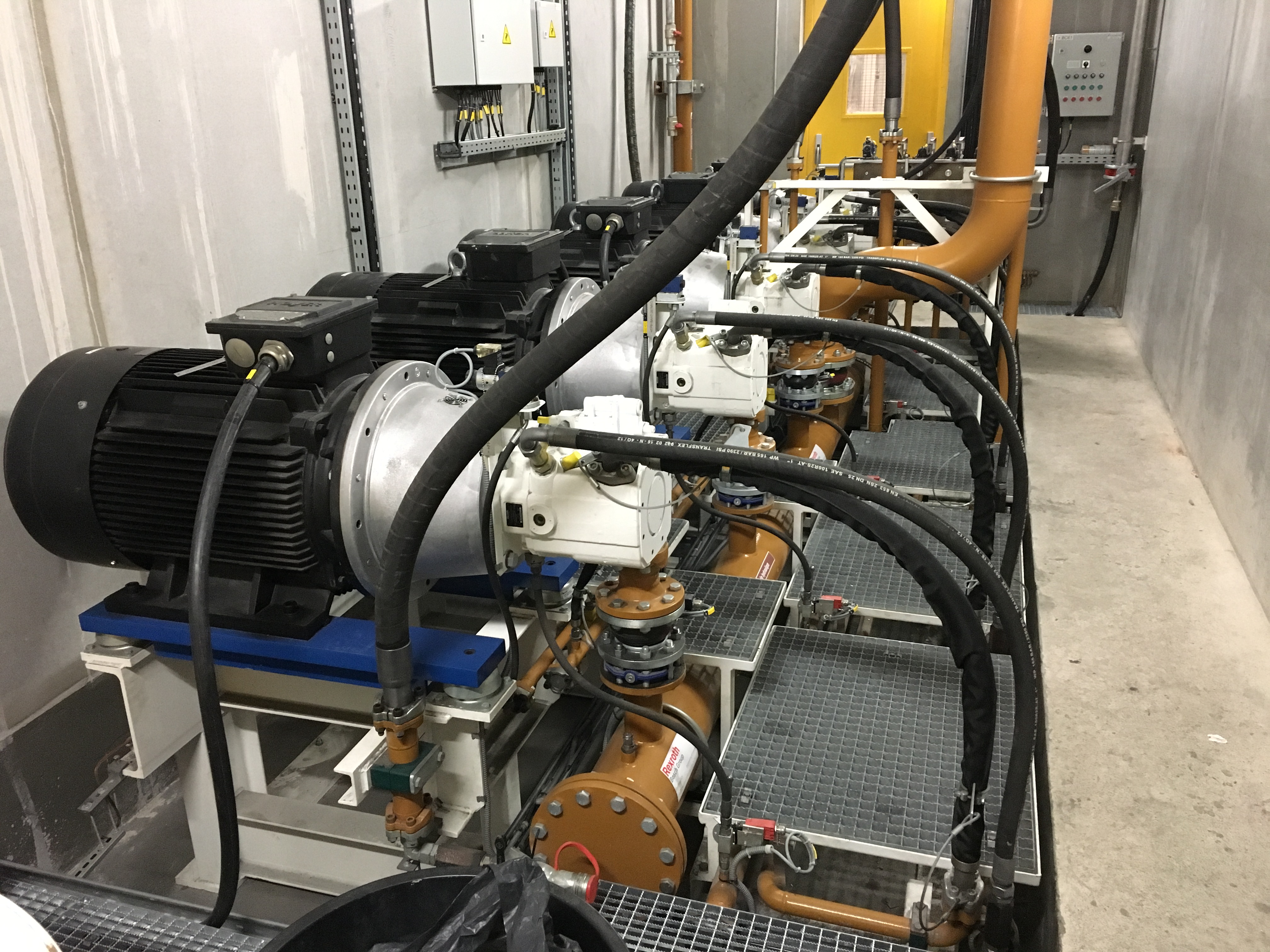

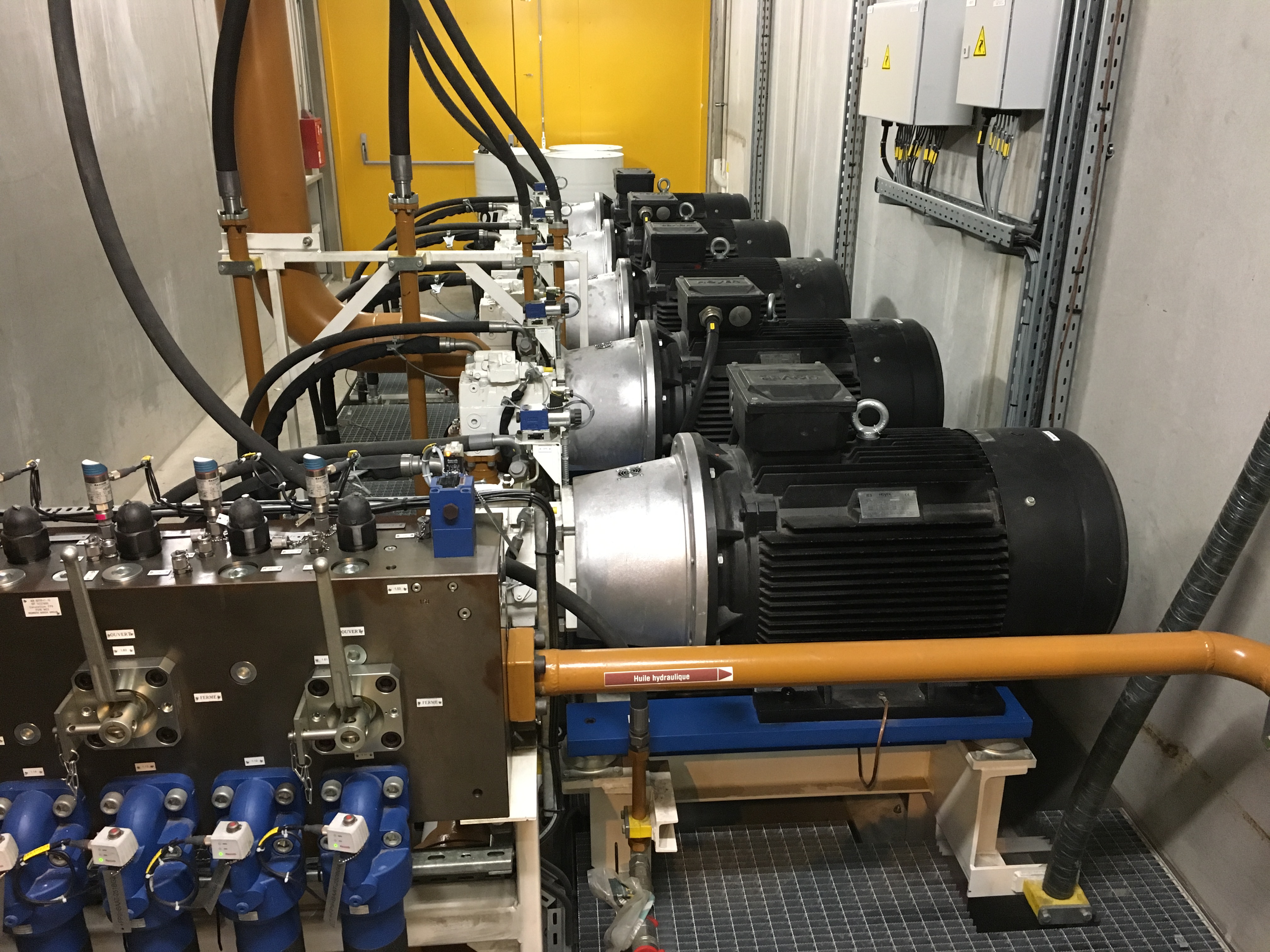

Réalisation d’un tuyautage hydraulique pour une installation d’enfournement

Travaux comprenant :
A. Le tuyautage des lignes pression et retour des 3 blocs

o Le tuyautage de la conduite pression en rigide de 24 mètres de tuyauteries 2’’1/2 de la centrale au bloc 8
o La fourniture et la mise en place de brides PN 250 d’implantation et de brides PN250 de liaison
o Le tuyautage de la conduite retour en rigide de 24 mètres de tuyauteries 5’’ de la centrale au bloc 8
o La fourniture et la mise en place de brides PN 16 d’implantation et de brides à collerette PN16 de liaison
o Le tuyautage de la conduite pression en rigide de 42 mètres de tuyauteries 1’’1/4 de la centrale au bloc 10 et 12
o La fourniture et la mise en place de brides SAE 3000 d’implantation et de brides SAE 3000 de liaison
o Le tuyautage de la conduite retour en rigide de 42 mètres de tuyauteries 42L de la centrale au bloc 10 et 12
o La fourniture et la mise en place de raccords d’implantation BSP et d’unions doubles
o La fourniture et la mise en place de colliers de fixation série lourde
o La pose de ces tuyauteries dans les colliers
o La fixation d’une chaine porte câble
o La fourniture et le raccordement entre les tuyauteries rigides P et T et le bloc 12 de 2 flexibles hydrauliques de 5 mètres de longueur
o La mise en place de ces 2 flexibles dans la chaine porte câble

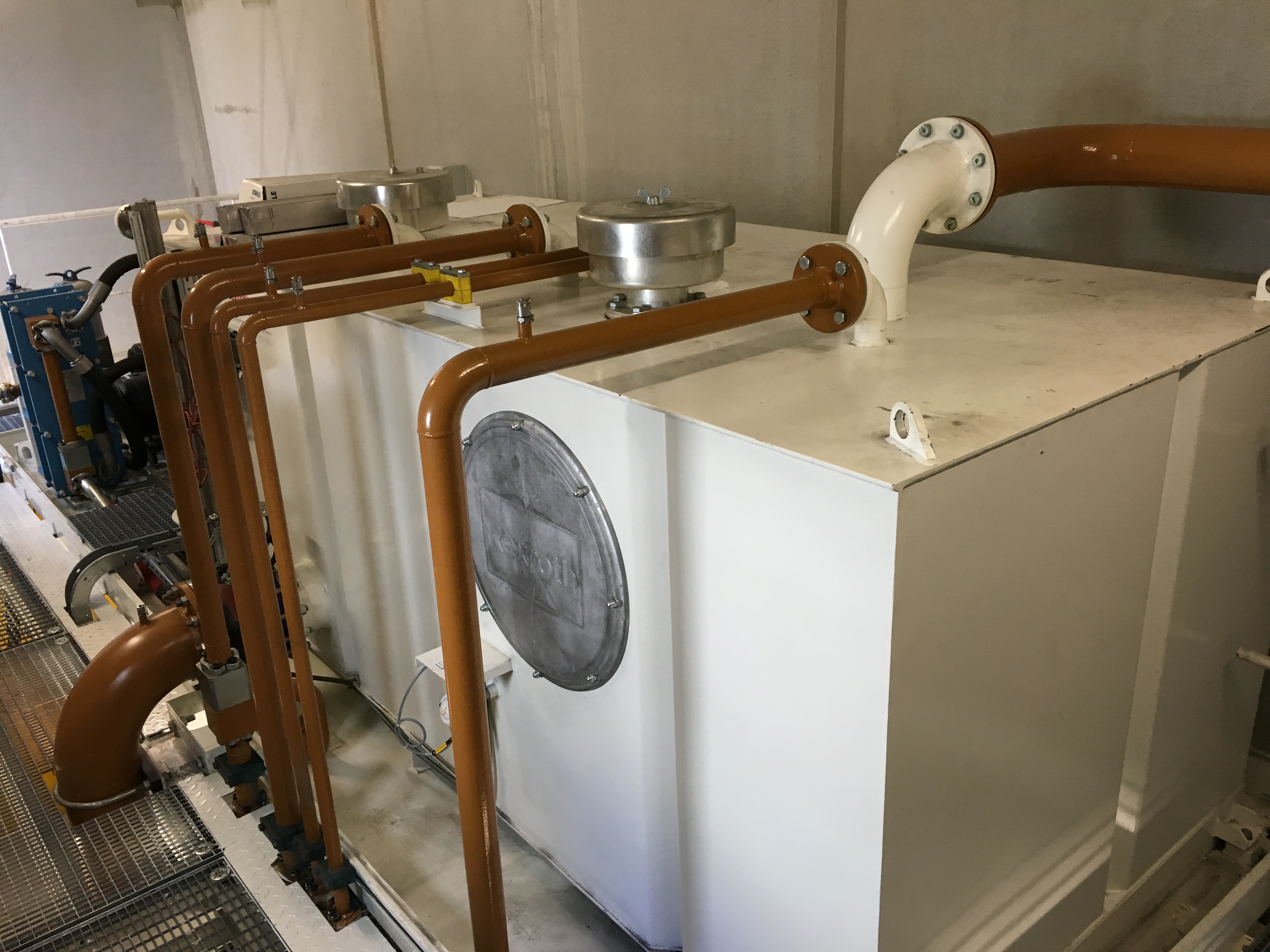

B. Le tuyautage de la partie verticale de l’aspiration des pompes

o Le tuyautage en rigide DN200 PN16 suivant le plan joint avec 3 coudes et 2 brides à collerettes
o La fourniture et la mise en place de colliers de fixation
o Le test sous pression de cette tuyauterie pendant 30 minutes à 24 bars
o La pose de cette tuyauterie dans les colliers

A2MH (Alsace Maintenance Mécanique Hydraulique) – (Alsace, Bas-Rhin, 67)
